Brama segmentowa z prowadzeniem pionowym z przewyższeniem to rozwiązanie dla obiektów, w których nad otworem bramowym brakuje miejsca na standardowy łuk prowadnicy – panel musi najpierw wjechać prosto w górę, dopiero potem odchylić się do poziomu. W tej realizacji nasz zespół zajął się dokładnie takim przypadkiem: demontażem wyeksploatowanej bramy segmentowej w doku przeładunkowym i montażem nowej, dopasowanej do rzeczywistej geometrii otworu i przewyższenia nad nim. Poniżej krok po kroku, jak wyglądała ta wymiana.
Stara brama do wymiany – co zastaliśmy na miejscu
Klapiąca uszczelka, panele wygięte od najazdów wózkiem widłowym, prowadnice wyrobione tak, że skrzydło szło nierówno – to typowy obraz bramy segmentowej po latach pracy w doku przeładunkowym. W naszej praktyce to właśnie doki zużywają bramy najszybciej. Ciągły ruch wózków, wilgoć, wahania temperatury i kilkadziesiąt cykli otwierania dziennie robią swoje – brama w doku nie stoi bezczynnie jak ta w hali magazynowej.
Bo tu chodzi o co innego niż w standardowej hali. Zdecydowaliśmy, że naprawa nie miała już sensu ekonomicznego – konstrukcja nośna prowadnic była zbyt wyeksploatowana, a koszt kolejnej interwencji serwisowej zbliżał się do ceny nowej bramy.
Wymiana była tylko kwestią czasu.
Demontaż – etap, o którym rzadko się pisze

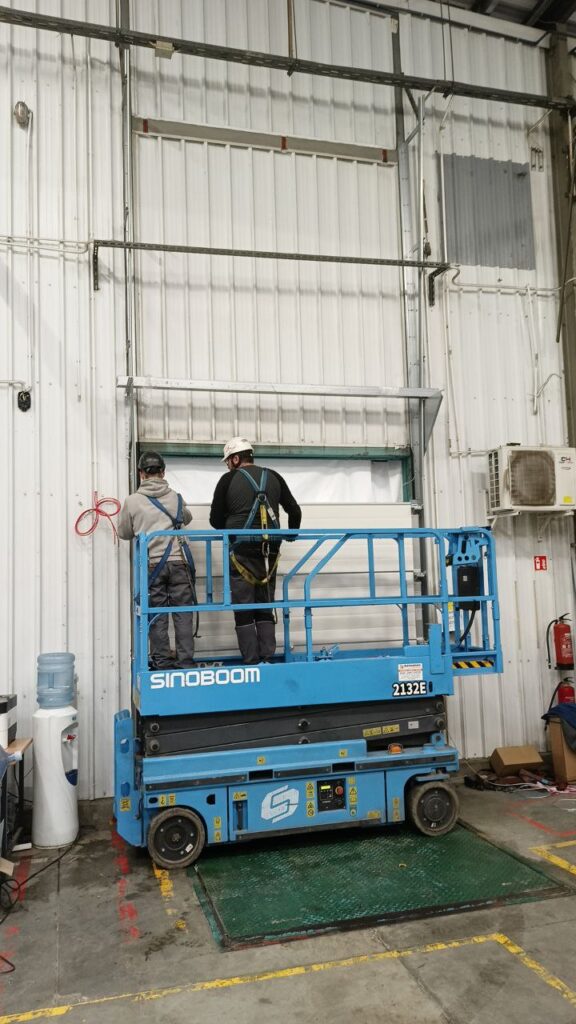

Zdjęcie starej bramy zajęło nam mniej czasu niż jej montaż, ale to właśnie tu najłatwiej o błąd. Najpierw odłączyliśmy napęd i zabezpieczyliśmy sprężyny skrętne – w bramach segmentowych to element, z którym się nie żartuje, bo naprężony wałek potrafi wyrządzić poważną krzywdę, jeśli ktoś zlekceważy podstawowe zasady bezpieczeństwa pracy przy demontażu. Potem zdjęliśmy panele sekcja po sekcji, usunęliśmy stare prowadnice i sprawdziliśmy stan nadproża oraz ościeżnicy.
Dopiero po tym etapie wiedzieliśmy na pewno, czy otwór odpowiada wymiarom nowej bramy, czy trzeba było coś skorygować. Bez tego kroku żaden montaż nie ma sensu.
Montaż nowej bramy krok po kroku
Sam montaż podzieliliśmy na kilka etapów, które w dokach przeładunkowych zawsze wyglądają podobnie:
- Pomiar otworu i weryfikacja przestrzeni nad nadprożem pod kątem przewyższenia.

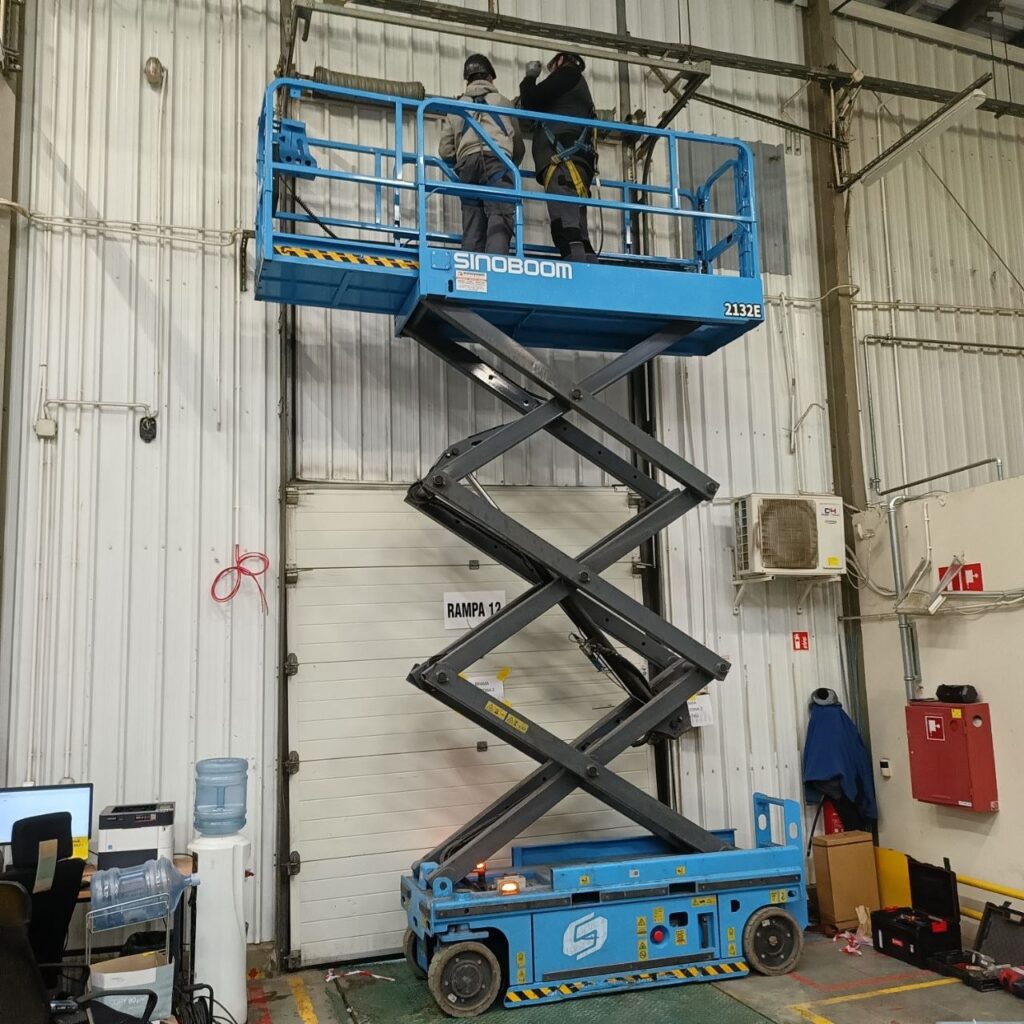

- Montaż prowadnic pionowych z sekcją przewyższenia, wypoziomowanych i skotwionych do konstrukcji budynku.
- Montaż paneli segmentowych od dołu do góry, z bieżącą kontrolą osiowości skrzydła.
- Instalacja napędu, fotokomórek i listwy krawędziowej.
- Testy pracy bramy pod obciążeniem oraz regulacja siły docisku i czułości zabezpieczeń.
Każdy z tych punktów brzmi prosto na papierze. W terenie diabeł tkwi w detalach – zwłaszcza przy przewyższeniu, gdzie każdy milimetr odchylenia prowadnicy od pionu widać już na pierwszych cyklach pracy bramy.
Efekt końcowy i na co zwrócić uwagę przy podobnej wymianie

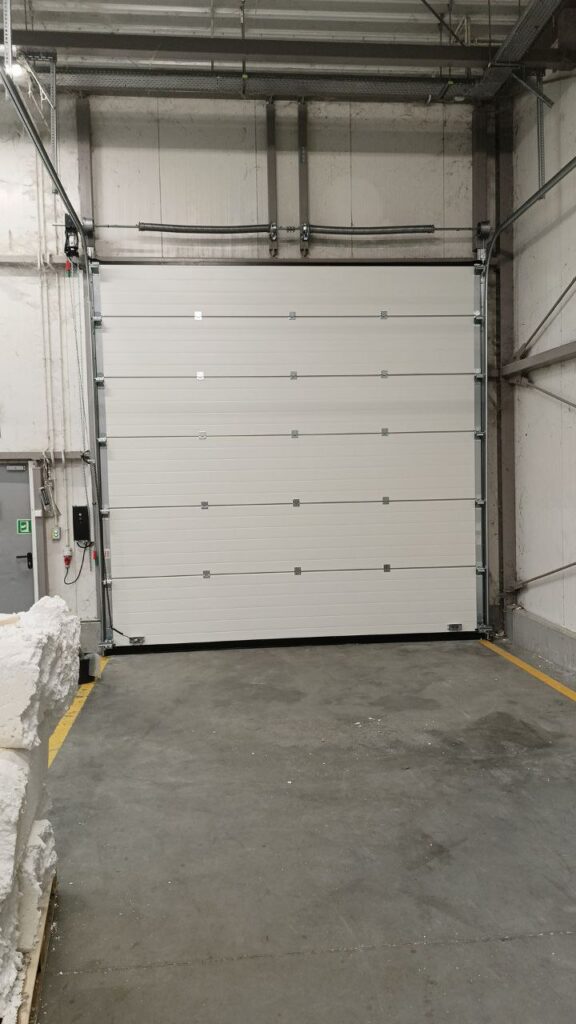

Nowa brama działa płynnie, a przewyższenie nad otworem przestało być problemem konstrukcyjnym – po prostu wykorzystaliśmy je zamiast z nim walczyć. Jeśli planujesz podobną wymianę, sprawdź najpierw dokładnie przestrzeń nad otworem – to ona decyduje, czy w ogóle potrzebujesz prowadzenia z przewyższeniem, czy wystarczy wariant standardowy.
Przyznam szczerze, że w tego typu realizacjach więcej czasu zajmuje nam pomiar i analiza otworu niż sam montaż. Błąd na tym etapie kosztuje później więcej niż dodatkowa godzina spędzona z metrówką i poziomicą. Jeśli brama w twoim doku ma podobny problem, warto zgłosić się po serwis bram jeszcze zanim konstrukcja prowadnic odmówi posłuszeństwa całkowicie.
Najczęstsze pytania
Czym różni się prowadzenie pionowe z przewyższeniem od prowadzenia standardowego?
W prowadzeniu standardowym skrzydło bramy odchyla się do poziomu tuż nad otworem. Przewyższenie dodaje odcinek, na którym panel jedzie prosto w górę, zanim zacznie się odchylać – dzięki temu bramę można zmieścić pod niższym stropem albo obok instalacji biegnących nad otworem.
Ile trwa wymiana bramy segmentowej w doku przeładunkowym?
To zależy od stanu otworu i ewentualnych napraw konstrukcyjnych. Sam demontaż i montaż nowej bramy da się zwykle zamknąć w jeden lub dwa dni robocze.
Krótko mówiąc – prowadzenie pionowe z przewyższeniem to rozwiązanie dla otworów, nad którymi nie ma miejsca na standardowy łuk prowadnicy, częste w dokach przeładunkowych z niskim stropem lub instalacjami nad bramą. Demontaż starej konstrukcji, weryfikacja otworu i precyzyjny montaż nowych prowadnic decydują o tym, czy brama przepracuje płynnie kolejne lata. W tej realizacji ten układ pozwolił zmieścić pełnowymiarową bramę tam, gdzie standardowa geometria by się nie zmieściła.
